越来越多的人使用空气能热水器(热泵),但你知道空气能热水器(热泵)热水系统是怎么补水、回水控制吗?

常规热水系统中只有一个水箱,用循环水泵把热泵产生的热量转移到水箱中,对水箱中的冷水逐步加热,待冷水达到设定温度后,热泵停止工作,热水供用户使用,当水箱水位降低到一定温度后,再进行补水,一个热泵热水系统就是补水、加热、供热水三个工作过程,周而复始的工作,每一个过程出现故障,都会造成整个热水系统停止工作,影响使用,现在科索热泵专家说说容易被忽略的回水和补水系统。


1.为什么需要回水控制系统:

当末端长时间不用水时,水管里的水温会下降,为了保证各个用水点供水的温度即开水龙头出热水,系统应设置1套定温回水装置

2.回水系统控制原理:

在供水管路中最不利点水温低于设定温度,比如40℃(可根据实际情况设定温差)时,先后打开回水电磁阀和供水增压泵,把管内的冷水顶回到水箱,以保证打开水龙头就出热水,当最不利点水温达到设定温度,供水增压泵和回水电磁阀先后停止运行。

3.补水控制原理:

(1)水箱内需安装液位,分为高中低三挡,系统水箱启动恒温55℃,水位启动恒水位高水位S1;

(2)当水箱水位低于低水位S3时,系统马上补水(强制补水);当水箱水温≤45℃时,水箱水位高于低水位S3时,水箱暂停补水,进行循环加热,使水箱保持在45℃以上;待水箱水温回升到≥45℃后,重新进入加水状态

上述温度都可根据工程实践情况进行调节

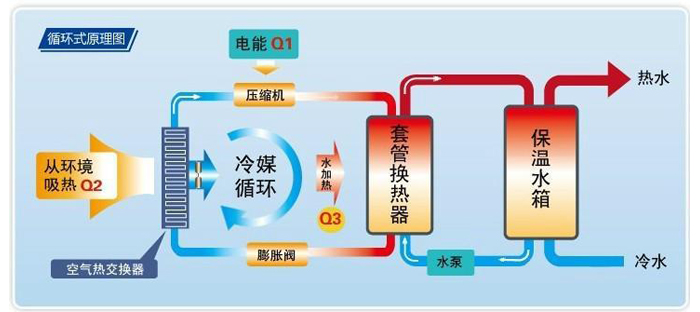

热水工程原理如下图:
